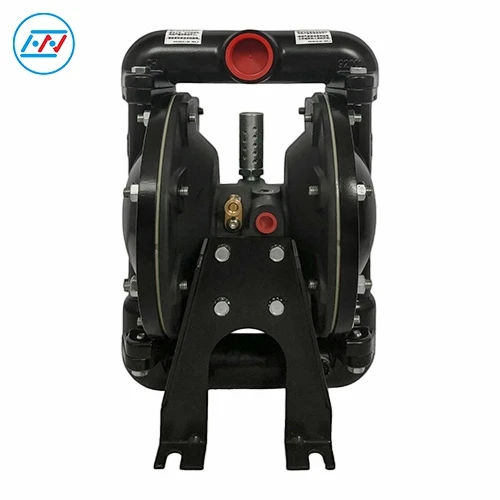

3-Zoll-Pneumatikmembranpumpe



Der HP803 Zoll pneumatische Membranpumpeist speziell für die chemische Industrie konzipiert und zeichnet sich durch eine hervorragende Korrosionsbeständigkeit aus. Dieses Modell liefert eine maximale Durchflussrate von 285 GPM (1078 LPM). Diese flexibel einsetzbare Membranpumpe ist in mehreren Materialoptionen und Anschlussgrößen erhältlich und passt sich allen komplexen Arbeitsbedingungen vor Ort an. Es wird häufig in der Chemie-, Erdöl-, Keramik-, Beschichtungs-, Öl- und Gas-, Bergbau-, Elektronik- und Petrochemieindustrie eingesetzt und führt effizient Flüssigkeitsübertragungs-, Abfüll-, Umwälz- und Dosieraufgaben aus. Es dient als stabiles und zuverlässiges Flüssigkeitsfördergerät für raue Industrieszenarien.









Einlass-/Auslassgröße	3" NPT oder 3" BSPT 3" ANSI-Flansch oder 3" DIN-Flansch
Durchflussrate	0–285 GPM (0–1.078 LPM)
Hauptluftventil	Schmierung-Frei, kein-Totpunkt-Design
Maximal zulässiger Feststoffdurchgang	0,38 Zoll (9,65 mm) max
Maximaler Kopf	125 psi oder 289 Fuß Wassersäule (8,6 bar oder 86 m)
Hubraum pro Hub	1 Gallone / 3,79 l
Maximaler Betriebsdruck	125 psi (8,6 bar)
Versandgewicht	AL: 116 Pfund. (53 kg) CI: 215 Pfund. (98 kg)





1. Die pneumatische HP80 3--Zoll-Membranpumpe verfügt über einen großen Durchflussbereich. Durch Anpassen des Lufteinlassdrucks kann eine stufenlose Durchflussregulierung erreicht werden, was ihn ideal für die Flüssigkeitsförderung mit hohem -Volumen macht.

2. Die flexible Installationsmembranpumpe HP80 ist mit verschiedenen Anschlussgrößen und passenden Pumpenkörpermaterialien erhältlich, um den Installationsanforderungen verschiedener komplexer Arbeitsbedingungen gerecht zu werden.

3. Ausgestattet mit Membranen mit extra-langer Lebensdauer, die bis zu 8000 Stunden halten können, zeichnet sich die HP80 3-Zoll-Pneumatikmembranpumpe durch eine hervorragende Korrosionsbeständigkeit und Verschleißfestigkeit aus und erfüllt die Förderanforderungen komplexer Medien in verschiedenen Branchen.





1. Luftbehandlungseinheit

Filterregler ②: Filtert zunächst Verunreinigungen und Feuchtigkeit in der Druckluft und reguliert und stabilisiert dann den der Pumpe zugeführten Luftdruck.

Trockner ③: Entfernt zusätzlich Feuchtigkeit aus der Druckluft, um zu verhindern, dass Wasserdampf in die Pumpenkammer eindringt und interne Komponentenkorrosion und Vereisung verursacht.

Schmierstoffgeber ④: Zerstäubt Schmieröl und mischt es in Druckluft, um bewegliche Teile wie Pneumatikventile und Membranen der Pumpe zu schmieren und den Verschleiß zu reduzieren.

Unterstützende Komponenten: Lufteinlass, Rückschlagventil, Absperrventil.



2. Pumpenkörper und Abgassystem

Pumpenkörper: Die zentrale pneumatische Membranpumpe, die die Membran über Druckluft hin- und herbewegt, um das Ansaugen und Ablassen von Flüssigkeiten zu ermöglichen.

Schalldämpfer: Wird an der Auslassöffnung der Pumpe installiert, um Abgasgeräusche zu reduzieren.

Abluftleitung: Leitet Abgase in einen sicheren Bereich ab, um eine Umweltverschmutzung in der Werkstatt zu vermeiden.

Flexible Verbindung: Eine flexible Verbindung zwischen der Pumpe und der Luftbehandlungseinheit, um Vibrationen zu dämpfen und die Spannungsübertragung zu reduzieren.



3. Flüssigkeitssaugleitung (linke Seite der Abbildung)

Ansaugung: Der Ausgangspunkt für den Flüssigkeitseintritt in das System, verbunden mit vorgeschalteten Flüssigkeitsspeichertanks oder Rohrleitungen.

Absperrventil: Unterbricht die Flüssigkeitssaugung für eine bequeme Pumpenwartung.

Verbundmanometer: Überwacht den Druck auf der Saugseite-, um Probleme wie unzureichende Saughöhe und Rohrleitungsverstopfung zu erkennen.

Flexibler Anschluss: Absorbiert Pumpenvibrationen und verhindert Spannungsschäden durch starre Rohrleitungsverbindungen.

Ablassanschluss: Lässt Restflüssigkeit in der Saugleitung zur Wartung oder Entleerung der Rohrleitung ab.

Rohrverbindung: Mehrere Verbindungstypen sind optional, um sie an die -Pipeline-Bedingungen vor Ort anzupassen.



4. Flüssigkeitsableitungsrohr (rechte Seite der Abbildung)

Flexibler Anschluss: Dämpft Pumpenvibrationen zum Schutz von Rohrleitungen und Geräten.

Rohranschluss: Passend zum Saugende, anpassbar an -bauseitige Rohrleitungen.

Ablassanschluss: Lässt Restflüssigkeit in der Ablassleitung für Wartungs- und Entleerungszwecke ab.

Überspannungsschutz ①: Stabilisiert den pulsierenden Förderdruck von pneumatischen Membranpumpen und schützt Rohrleitungen und nachgeschaltete Geräte und dient als wichtiges Zubehör auf der Förderseite.

Manometer: Überwacht den Druck auf der Auslassseite, um den Betriebsstatus der Pumpe zu beurteilen.

Absperrventil: Unterbricht den Flüssigkeitsaustritt, um die Wartung der Pumpe und der nachgeschalteten Ausrüstung zu erleichtern.

Entladung: Der Endauslass des Systems, verbunden mit nachgeschalteten Rohrleitungen und Geräten.

Ungeregelte Luftzufuhr zum Überspannungsschutz: Versorgt den Überspannungsschutz direkt mit ungeregelter Druckluft und nutzt dabei die Kompressibilität von Gas, um Flüssigkeitspulsationen zu absorbieren.







● Metallurgie und Bergbauindustrie

Der HP803 Zoll pneumatische Membranpumpeist in der Lage, korrosive und mit Feststoffpartikeln beladene Medien zu fördern. Durch die dichtungslose und laufradfreie Konstruktion ist sie verschleiß- und verstopfungsbeständig und eignet sich perfekt für raue Arbeitsbedingungen im Bergbau und in der Metallurgie. Die Membranpumpe mit flexibler Installation eignet sich für verschiedene komplexe Standorte und unterstützt einen langfristigen Dauerbetrieb, um den Produktionsanforderungen unterbrechungsfrei gerecht zu werden.



● Intelligente Fertigungs- und Beschichtungsindustrie

Der HP803 Zoll pneumatische Membranpumpekönnen hochviskose Flüssigkeiten fördern, ohne ihre chemischen Eigenschaften zu beeinträchtigen. Es unterstützt die automatisierte Produktion über ein Steuerungssystem, um die Arbeitskosten zu senken. Ausgestattet mit einem Pulsationsdämpfer sorgt er für eine gleichmäßige Mediumförderung. Seine korrosionsbeständigen und verschleißfesten Materialien senken die Ausfallraten und senken die Wartungskosten erheblich.



● Meeres- und Offshore-Technik

Die flexibel einsetzbare Membranpumpe HP80 spart effizient Arbeitsraum. Es verfügt über eine hervorragende Dichtungsleistung, um das Austreten und Verflüchtigen von Flüssigkeiten zu verhindern. Es funktioniert zuverlässig in Umgebungen mit niedrigen -Temperaturen und hoher Luftfeuchtigkeit. Das optionale korrosionsbeständige Metallpumpengehäuse und korrosionsbeständige-berührte Teile ermöglichen eine vollständige Anpassung an raue Arbeitsbedingungen auf See.
